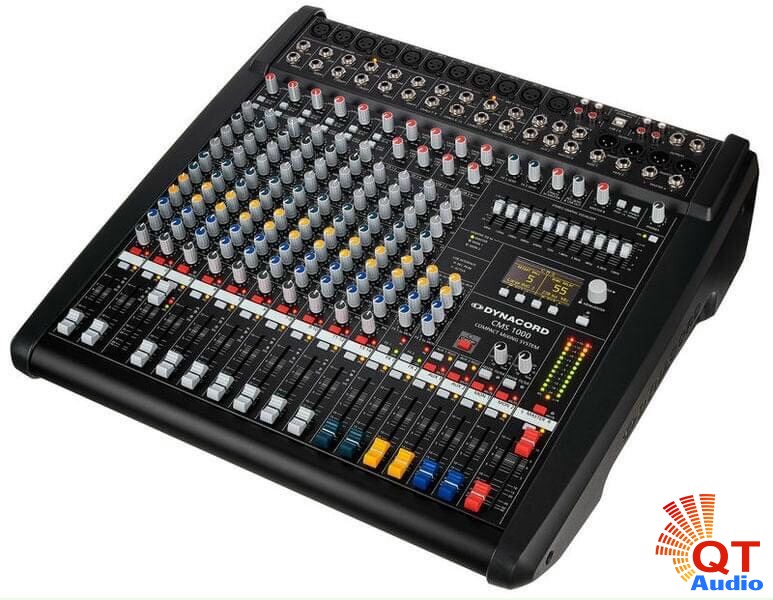

Cách sử dụng Mixer Dynacord CMS 1000 chính hãng Germany

Nếu Micro của bạn là loại condenser thì phải bật công tắc nguồn Phantom để cấp nguồn cho mic hoạt động. Nên cắm Micro rồi mới bật nguồn Phantom về khi tháo ra thì nên làm ngược lại!

2. LINE – Jack đầu vào cho các thiết bị đầu vào khác (CD/DVD, nhạc cụ…)
Đường vào đối xứng chuẩn 6 ly dành cho những thiết bị có độ nhạy cao. Cổng này có thể dùng jack đối xứng và không đối xứng đều được!

Lưu ý:

• Không nên cắm đường line và mic cùng lúc, vì như vậy tín hiệu âm thanh sẽ bị triệt tiêu
• Kiểm tra cần gạt Fader của kênh hoặc củ Master ở mức thấp nhất để tránh cường độ âm đầu vào quá lớn.

3. INSERT- Jack vào/ra cho thiết bị xử lý tín hiệu
Jack Stereo chuyên dụng cho các kết nối với thiết bị xử lý tín hiệu ngoại vi: EQ, Limiter, Compressor với cách đấu nối theo dạng chữ Y theo sơ đồ:

4. GAIN – Căn chỉnh độ nhạy của tín hiệu đầu vào
Triết áp xoáy dùng cho việc căn chỉnh độ nhạy đầu vào của Mic/ Line để mang lại tín hiệu phù hợp xử lý cho Mixer! Khi sử dụng nút này bạn sẽ có được một nguồn tín hiệu đủ lớn để Mixer CMS 1000 có thể xử lý được!

Cách hiệu chỉnh như sau:

• Đưa núm Gain và Fader tại kênh muốn chỉnh về mức nhỏ nhât
• Kết nối các thiết bị cấp tín hiệu – Micro, CD, nhạc cụ,.. vào jack Mic, Line
• Bắt đầu phát tín hiệu âm ở mức lớn nhất có thể – cả Micro cũng như nhạc cụ
• Trong lúc đó cũng căn chỉnh triết áp Gain theo chiều kim đồng hồ đến khi thấy đèn báo SIG, không bị báo đèn đỏ PEAK ở mức cường độ lớn nhất!

5. LO CUT 80Hz – Công tắc lọc dải âm bass/ trầm

Nếu bạn căn chỉnh công tắc này thì dải tần số trầm dưới 80Hz của tín hiệu âm tahnh sẽ bị cắt hết! Công tắc này rất hữu dụng khi bạn muốn loại bỏ những âm trầm không cần thiết!

6. VOICE FILTER – Bộ lọc riêng cho giọng hát của người dùng

Công tắc này có tác dụng tăng cường âm cao và làm giảm đi các dải âm trung và sẽ làm cho giọng hát của người dùng được nổi bật hơn hẳn! Không chỉ dùng cho giọng hát mà còn rất hữu dụng cho âm của các nhạc cụ như Sax, Clarient,…

7. EQUALIZER – Bộ hiệu chỉnh tần số

Bộ hiệu chỉnh tần số cho phép thay đổi màu sắc của âm thanh, làm âm thanh sắc nét hơn, trầm ấm hơn…. Bộ hiệu chỉnh được chia là 3 dải băng tần: Cao (Hi), Trung (Mid), Trầm (Lo). Bạn có thể hiệu chỉnh theo các bước sau:

• Đẩy cần Fader xuống để tránh hú rít cho đến khi vừa ý
• Xoay núm Mid trong khoảng từ +9dB…15dB
• Xoay núm kHz chậm rãi từ trái qua phải cho đến khi bạn nghe thấy âm thanh phù hợp với mục đích sử dụng và dừng lại!
• Sử dụng núm Mid để chỉnh tăng hay giảm bớt tần số đó đến khi phù hợp
• Sau đó căn chỉnh thêm các tần số Hi và Lo để có được âm thanh tốt nhất!

8. AUX/FX 1/2 – Điều chỉnh đường ra phụ/ bộ tạo hiệu ứng 1/2

Đây là bộ phận để điều phối tín hiệu ra các đường AUX 1/2 Out hoặc đưa âm thanh vào bộ tạo hiệu ứng của bàn trộn! Tín hiệu này được lấy từ quá trình Fader – POST FADER thành công nên tín hiệu này sẽ bị ảnh hưởng lớn bởi cần Fader trước khi qua núm AUX để mang ra ngoài hay cho vào bộ tạo hiệu ứng!

9. AUX/FX 3/4 – Điều chỉnh đường ra phụ AUX 3/4

Đây là hệ thống núm dùng cho việc điều phối tín hiệu ra các đường phụ AUX 3/4 sẽ đưa tín hiệu ra cho loa kiểm hoặc lấy tín hiệu từ bàn trộn! Nếu bạn chọn công tắc AUX PRE/POST bạn có thể lấy tín hiệu Pre hay Post của cần Fader của kênh đó!

10. PAN – Điều chỉnh trái/phải của tín hiệu

Sử dụng nút này để xác định được tình trạng mà tín hiệu đang có trong trường âm Stereo. Nếu để núm ở vị trí trung tâm thì tín hiệu được phân tần tốt – chia đều âm cho cả bên trái và bên phải!

11. MUTE – Ngắt tín hiệu

Đây là công tắc sẽ giúp bạn ngắt toàn bộ tín hiệu của một kênh đó! Chức năng này sẽ được sử dụng khi bạn muốn tạm thời ngắt phần tín hệu cho ra dàn âm thanh!

12. PFL (Pre Fader Listen) – Kiểm tra tín hiệu trước Fader

Nếu công tắc này được sử dụng tín hiệu sẽ được đưa ra theo đường tai nghe để kiểm tra tín hiệu tại kênh đó trước khi qua Fader. Bạn có thể sử dụng trong trường hợp muốn kiểm tra mức tín hiệu mà không lo ảnh hưởng đến tín hiệu đang được xử lý!

13. SIGNAL/PEAK – Đèn hiên thị tín hiệu mức/tín hiệu đỉnh

Đây là hệ thống đèn báo cho tín hiệu đầu vào. Khi đèn báo PK có màu đỏ nói lên rằng tín hiệu đã bắt đầu quá tải. Nếu tín hiệu bình thường thì đèn SIG sẽ nhấy nháy theo những tín hiệu đưa vào.

14. FADER – Điều chỉnh mức âm lượng

Đây là cần dùng để điều chỉnh tín hiệu theo các mức độ khác nhau cho từng kênh riêng biệt để đưa ra đường trộn tổng – Master! Fader này thường được để trong khoảng từ -5dB cho đến 0dB, đôi khi cũng có thể tăng lên +5dB hay + 10dB nhưng chỉ là những trường hợp đặc biệt!

16. STEREO INPUT L/mono R – Jack vào cho các thiết bị Stereo
Có chức năng tương tự như đường vào line chỉ khác là nó dành cho các kết nối Stereo.

17. GAIN MIC – căn chỉnh độ nhạy âm đầu vào
Tương tự như núm chỉnh Gain của đường vào Mono và nó chỉ có tác dụng khi sử dụng cho các thiết bị cắm vào jack XLR.

18. LINE TRIM – căn chỉnh độ nhạy âm đầu vào cho đường Line
Tương tự như núm chỉnh Gain của đường vào Micro và nó chỉ có tác dụng khi sử dụng cho các thiết bị cắm vào jack L/ MONO R.

19. EQUALIZER – Bộ hiệu chỉnh tần số
Cũng gần giống như bộ hiệu chỉnh tần số của đầu vào MONO, chỉ khác là tần ssoo trung MID sẽ có mức cố định tại 2,4kHz chứ không thay đổi được như kênh Mono.

20. AUX/FX 1/2 – Điều chỉnh đường ra phụ/bộ tạo hiệu ứng 1/2

21. AUX 3/4 – Điều chỉnh đường ra phụ 3/4

22. BAL – Cân bằng tín hiệu trái/phải
Giống với núm PAN của đường MONO – sử dụng cho việc cân bằng tín hiệu cho loa!

23. MUTE – Ngắt tín hiệu
Công tắc này sẽ có nhiệm vụ ngắt toàn bộ tín hiệu của kênh được tác động! Sử dụng khi không muốn tín hiệu ra hệ thống!

24. PFL (Pre Fader Listen) – Kiểm tra tín hiệu trước Fader (Giống với PFL của đường Mono in)

25. SIGNAL/PEAK – Đèn biểu thị tín hiệu mức/ tín hiệu đỉnh

26. FADER – Căn chỉnh mức âm lượng to nhỏ (gần giống với Fader của đường vào Mono)

FX1/FX2 – Bộ tạo hiệu ứng 1/2
Mẫu bàn Mixer Dynacord CMS 1000 hay bất kể mẫu Mixer Dynacord CMS nào khác hầu như đều được trang bị 2 bộ tạo hiệu ứng (FX) 24-bit độc lập – FX1 và FX2.

Mỗi hiệu ứng sẽ có được 99 chương trình được cài đặt sẵn với lựa chọn thông qua nút Up/ Down. Các chương trình này sẽ được chia thành các nhóm khác nhau theo tên gọi của hiệu ứng:

Khi được đặt ở chế độ mặc định, bàn trộn sẽ đặt ở chương trình số 05 cho FX1 và chương trình số 55 cho FX2. Nếu muốn thay đổi các chương trình đó ta tiến hành căn chỉnh:

• Giữ cùng lúc hai nút down và tiến hành bật công tắc nguồn để bật bàn Mixer lên!
• Xuất hiện chữ Prog trên màn hình
• Bỏ tay khỏi nút Down và lựa chọn chương trình bạn muốn
• Nhấn đồng thời 2 nút Up để lưu lại cài đặt, chứ Prog nhấp nháy lần 2 là lúc báo hiệu đã lưu thành công!

Đây là hệ thống jack và núm vặn có nhiệm vụ đưa các tín hiệu cho ra các bộ xử lý khác! Cường độ ra sẽ xác định được bởi những núm AUX send của riêng từng kênh cũng như mức ra tổng là AUX 1 SEND và AUX 2 SEND. Những đừng back của các bộ hiệu ứng khác có thể kết nối với Mixer thông qua các đường vào Stereo trên bàn trộn sẽ có thể gửi các tín hiệu đã trộn phối cùng với các tín hiệu gốc!

29. DISPLAY – Màn hiển thị số chương trình đang được lựa chọn của bộ tạo hiệu ứng!

30. UP/DOWN – Phím lựa chọn chương trình – nhấn và giữ tay để hiển thị chương trình chạy qua nhanh hơn!

31/32. FX1/2 to AUX3/4 – Đưa tín hiệu ra đường phụ AUX3/4 từ bộ hiệu ứng Fx1, FX2 đến loa kiểm âm trong hệ thống!

33. FX ON – Tắt/bật bộ tạo hiệu ứng FX cho bàn trộn à được hiển thị với đèn màu xanh!

34. PFL – Nghe trước Fader
Bạn có thể nghe trước Fader của bộ tạo hiệu ứng khi bật công tắc này với đường phone và tai nghe!

35. PEAK LED – Đèn báo quá ngưỡng

Khi mức tín hiệu của bộ tạo hiệu ứng của Mixer bị quá ngưỡng đèn này sẽ báo tín hiệu liên tục để nhắc nhở người dùng!

36. EFFECT RETURN – Tín hiệu trộn âm của hiệu ứng

Các Fader Stereo này có nhiệm vụ xác định được mức tín hiệu của bộ tạo hiệu ứng với mức tín hiệu gốc của đường trộn tổng! Tùy theo các thức cài đặt cho AUX 3/4 Post mà đường này có thể sử dụng cho nhiều mục đích khác nhau!

Đây là đường ra phụ dùng để kết nối với hệ thống ampli cho loa kiểm âm hoặc cho các bộ tạo hiệu ứng khác! Đường ra này thường dùng jack XLR cùng với dây dẫn cân bằng nên giảm được đáng kể các âm nhiễu bên ngoài.

38. AUX 3/4 INSERT

Có chức năng tương tực như đường jack insert trên kênh mono, đây sẽ là nơi lấy tín hiệu vào/ ra cho các thiết bị xử lý khác!

39. AUX 3/4 POST

Công tắc này sẽ được báo hiệu bàng đèn báo màu vàng khi nó hoạt động! Nó chuyên dụng để lấy tín hiệu đầu vào từ AUX 3/4 từ Fre Fader, Post Feder của tất cả những kênh đầu vào!

40. FEEDBACK FILTER – Bộ chống rú rít

Có nhiệm vụ lọc tần số rất hẹp để hạn chế tối đa tình trạng hú rít! Núm vặn sẽ giúp để dò tìm tần số bị hú và cắt bỏ nó với công tắc tắt/ bật!

41. MUTE – Nút ngắt tín hiệu của toàn bộ đường ra AUX Send

42. PFL – Nghe trước tín hiệu từ AUX 3/4 với đường phones.

43. AUX 3/4 Volume – Điều chỉnh mức tín hiệu tổng của AUX 3/4

Nó được sử dụng cho cả đường trộn tổng hay đường AUX 3/4 qua nút EQ to. Chúng được sử dụng qua nút ON trên mỗi kênh Eq riêng biệt! Bộ hiệu chỉnh này lấy tín hiệu Post Feder tổng và được dùng cho việc căn chỉnh các kênh Master!

45. POWER ANZEIGE – Đèn báo nguồn điện sẽ dáng khi nguồn tốt, còn nếu không sáng hay nhấp nháy thì nên xem lại bộ cấp nguồn!

46. MASTER LED DISPLAY – Đèn tín hiệu tổng

Bàn Mixer dynacord CMS 1000 có 2 hangfd dèn LED với 12 đèn hiển thị cho các tín hiệu kênh trái/ phải với dải hiển thị của nó là 40dB

47. STANDBY – Chế độ nghỉ chờ

Nút này khi được sử dụng sẽ làm câm tiếng của tín hiệu Master out L/R và đường mono out!

48. PFL MASTER – Kiểm tra trước Fader tổng
Sử dụng nút này khi cần kiểm tra tín hiệu tổng trước khi Fader bằng đường phone để đảm bảo tín hiệu luôn có được sự ổn định!

49. MASTER L+R – Fader điều chỉnh mức ra tổng
Sử dụng nút này khi cần căn chỉnh mức ra tổng cho kênh trái phải! Nên để Fader này ở mức thấp nhất hay bật Standby trước khi kết nối thiết bị ngoài cũng vào bàn trộn để tránh tín hiệu quá lớn!

50. EQ-ROUTING – Chuyển chế độ EQ từ master sangd đường AUX 3/4 và ngược lại!

51. MONO OUT – Đường ra Mono
Đường tín hiệu mono này gộp tín hiệu của các cổng sau đó đưa tín hiệu mono cho các loa kiểm, lao phụ, loa sub hay các hệ thống âm thanh công cộng!

52. MONO OUT LEVEL & PRE/POST

Đây là triết áp có tác dụng chỉnh mức đường ra cho mono out với 2 chế độ là PRE-FADER và POST-FADER
– FRE-FADER: tín hiệu sẽ được xử lý trước Master Fader
– POST-FADER : tín hiệu sẽ được xử lý sau Master Fader

53. PHONES – cổng jack ra cho Tai nghe với mức trở kháng từ 32 – 600ohms

54. PHONES LEVEL–Điều chỉnh mức ra cho Tai nghe
Đây là triết áp điều chỉnh mức ra cho đường giắc Stereo PHONES.

55. RECORD SEND L/R- Đường thu L/R
Các jack này dùng cho việc lấy tín hiệu trước Master Fader dùng cho mục đích thu âm.

56. 2 TRACK RETURN L/R – dùng cho việc kết nối các thiết bị như đài catssetter, CD hay từ các bàn trộn khác đến CMS 1000. Tín hiệu đường này sẽ đưa vào sau điểm Master Fader và sau nút Standby!

57. 2 TRACK TO MASTER – chiết áp căn chỉnh cho mức đầu vào của 2 TRACK cho ra đường trộn chính

58. 2 TRACK TO AUX 3/4 – chiết áp căn chỉnh dầu vào của 2 TRACK và kết hợp cùng đường trộn AUX 3/4.

59. MASTER OUT – jack ra dạng balancer XLR cho đường trộn tổng L/R sau khi qua Master Fader để kết nối với hệ thống khác!

60. MASTER INSERT – ngắt tín hiệu tổng để xử lý những thiết bị như EQ, Compressor, Limiter…. với điểm lấy tín hiệu vào trước Master Fader.
